Ремонт каркаса кузова

Правка поврежденного кузова

Ремонт деформированных поверхностей деталей

Снятие и установка переднего крыла





Ремонт каркаса кузова
Ремонт каркаса кузова

Рис. 8.1. Детали каркаса кузова: 1 – правый передний лонжерон; 2 – правый брызговик переднего крыла; 3 – соединитель рамы ветрового окна и боковины; 4 – капот; 5 – нижний средний усилитель рамы ветрового окна; 6 – верхняя накладка боковины; 7 – правая наружная панель боковины; 8 – передняя нижняя балка крыши; 9 – внутренняя панель боковины; 10 – рама ветрового окна; 11 – соединитель боковины и передка; 12 – арка заднего колеса; 13 – надставка наружной панели боковины; 14 – задняя правая заглушка боковины; 15 – внутренняя стойка рамы ветрового окна; 16 – панель крыши; 17 – усилитель крыши; 18 – усилитель центральной стойки; 19 – сточный желобок; 20 – левая наружная панель боковины; 21 – задняя балка крыши; 22 – дверь задка; 23 – желобок проема двери задка; 24 – панель задка; 25 – надставка наружной панели боковины; 26 – передняя дверь; 27 – нижняя накладка боковины; 28 – задняя поперечина пола; 29 – задний пол; 30 – кронштейн фартука заднего колеса; 31 – пластина болта усилителя заднего лонжерона; 32 – усилитель лонжерона под рычаг задней подвески; 33 – надставка усилителя заднего лонжерона; 34 – усилитель лонжерона под кронштейн домкрата; 35 – задний лонжерон пола; 36 – средняя поперечина пола; 37 – соединитель заднего лонжерона и переднего пола; 38 – средний пол; 39 – усилитель передней стойки боковины; 40 – усилитель пола под установку домкрата; 41 – вертикальная изолирующая прокладка переднего крыла; 42 – передняя поперечина пола; 43 – кронштейн переднего сиденья; 44 – передний пол; 45 – усилитель пола под крепление рычага переключения передач; 46 – соединитель порога пола; 47 – переднее крыло; 48 – горизонтальная изолирующая прокладка переднего крыла; 49 – площадка аккумуляторной батареи; 50 – левый кронштейн переднего крыла; 51 – щиток передка; 52 – левый брызговик переднего крыла; 53 – левый передний лонжерон; 54 – стойка рамки радиатора; 55 – верхняя поперечина рамки радиатора; 56 – кронштейн крепления блок-фары; 57 – кронштейн передней подвески силового агрегата; 58 – нижняя поперечина рамки радиатора; 59 – панель рамки радиатора; 60 – левый усилитель нижней поперечины рамки радиатора с проушиной для буксировки



Ремонт каркаса кузова
Ремонт каркаса кузова

Рис. 8.2. Основные сечения кузова (вид сбоку)


Ремонт каркаса кузова
Ремонт каркаса кузова

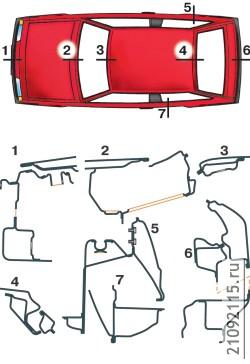

Рис. 8.3. Основные сечения кузова (вид сверху)



Устройство каркаса и его сечения показаны на рис. 8.1, 8.2 и 8.3.
