Кузов
Кузов автомобиля по сравнению с кузовом автомобиля ВАЗ-2109 отличается конструкцией задка, наличием крышки багажника и внутренней отделкой салона.
В связи с изменением конструкции задка изменилась и конструкция заднего пола, панелей боковин и крыши, заднего окна и задних крыльев. Методы замены и ремонта этих узлов и деталей остаются те же, что и для автомобилей ВАЗ-2108 и ВАЗ-2109.

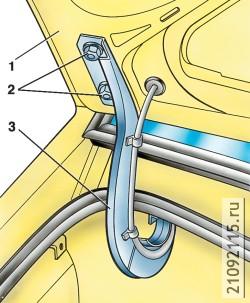

Рис. 9.13. Снятие крышки багажника:
1 – крышка багажника; 2 – гайки крепления крышки багажника; 3 – подвижное звено петли
Для снятия крышки достаточно открыть ее и отвернуть гайки 2 крепления к подвижным звеньям 3 петель.
При установке крышки необходимо отрегулировать ее положение, чтобы в проеме кузова она располагалась с одинаковыми зазорами по периметру. Для регулировки предусмотрены увеличенные отверстия в петлях крышки.

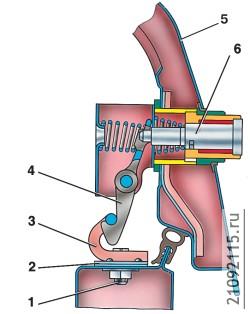

Рис. 9.14. Замок крышки багажника: 1 – болт крепления фиксатора; 2 – регулировочная прокладка; 3 – фиксатор; 4 – крючок; 5 – крышка багажника; 6 – кнопка с личинкой замка
Крышка багажника должна легко отпираться и запираться замком. В противном случае требуется регулировка взаимного расположения замка (рис. 9.14) и его фиксатора. Для регулировки предусмотрены увеличенные отверстия в корпусе замка, фиксаторе 3 и регулировочные прокладки 2 под фиксатором.
Регулировку выполняйте при открытой крышке багажника в следующем порядке:
— очертите контуры корпуса замка и фиксатора и ослабьте гайки и болты крепления замка и фиксатора;
— сместите замок и фиксатор в новое положение;
— слегка затяните болты и гайки крепления, проверьте работу замка и окончательно закрепите замок и фиксатор.
