Снятие отопителя выполняется после снятия панели приборов (см. подраздел «Панель приборов»). При снятии отопителя выполните следующие операции:

Рис. 8.35. Отопитель с рычагами управления: 1 – рычаг заслонки управления отопителем; 2 – левый кожух отопителя; 3 – тяга заслонки обогрева ног; 4 – прокладка радиатора; 5 – радиатор; 6 – прокладка отопителя; 7 – электродвигатель; 8 – кожухи вентилятора; 9 – рабочее колесо вентилятора; 10 – заслонка обогрева ветрового стекла; 11 – воздухопровод обогрева ветрового стекла; 12 – воздухопровод бокового сопла; 13 – боковое сопло; 14 – тяга заслонки обогрева ветрового стекла; 15 – центральное сопло; 16 – заслонка обогрева ног; 17 – правый кожух отопителя; 18 – рукоятка управления отопителем; 19 – тяга управления краном; 20 – тяга заслонки управления отопителем; 21 – рукоятка управления заслонкой обогрева ветрового стекла; 22 – рукоятка управления заслонкой обогрева ног; 23 – кронштейн рычагов управления; 24 – скоба крепления кожухов отопителя; 25 – воздухопровод внутренней вентиляции; 26 – окно подачи воздуха в ноги водителя; 27 – заслонка управления отопителем; 28 – рычаг заслонки обогрева ног

— переведите рычаг 18 (рис. 8.35) управления отопителем до отказа вправо (кран отопителя открыт) и слейте жидкость из системы охлаждения;

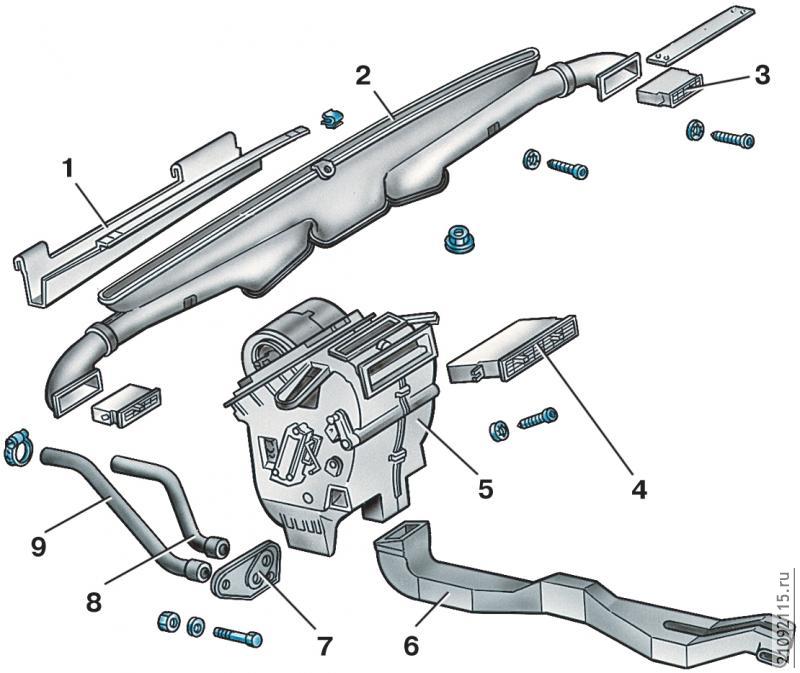

Рис. 8.33. Отопитель с воздухопроводами и соплами вентиляции: 1 – водоотражательный щиток; 2 – воздухопровод обогрева ветрового стекла в сборе с воздуховодами боковых сопел; 3 – боковое сопло вентиляции салона; 4 – центральное сопло вентиляции салона; 5 – отопитель в сборе; 6 – воздухопровод внутренней вентиляции; 7 – уплотнитель труб крана отопителя; 8 – отводящий задний шланг отопителя; 9 – подводящий задний шланг отопителя

— выверните винты крепления и снимите облицовку туннеля пола, после чего снимите воздухопровод 6 (см. рис. 8.33) внутренней вентиляции салона;

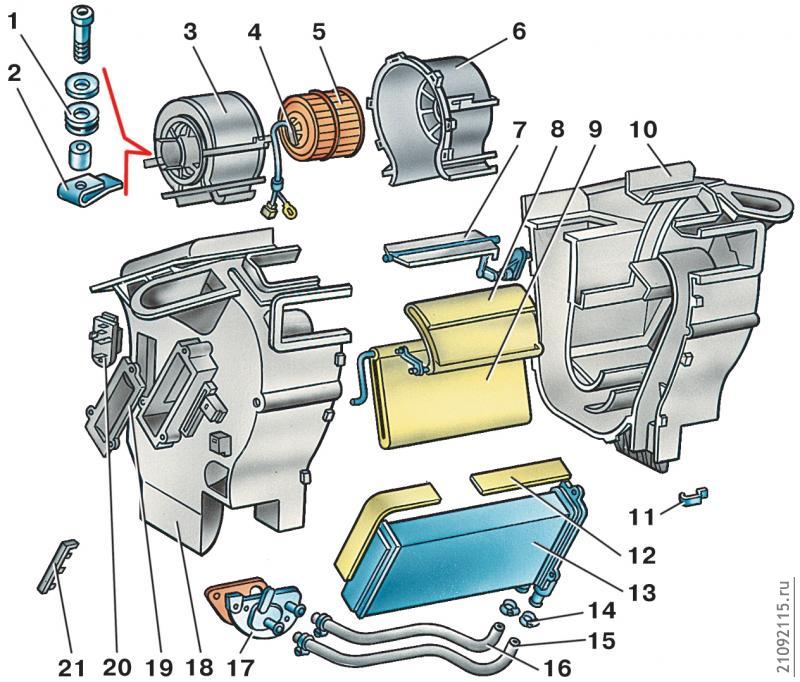

Рис. 8.34. Детали отопителя: 1 – упругая втулка; 2 – пружинная гайка;

3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;

6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем

— отсоедините электрические провода от резистора 20 (см. рис. 8.34) и провод, идущий к электродвигателю 4 вентилятора;

— отсоедините подводящий и отводящий шланги 8 (см. рис. 8.33) и 9 крана отопителя со стороны моторного отсека, выверните две гайки крепления крана на щитке передка и снимите уплотнитель 7 труб крана;

— отверните четыре гайки крепления отопителя к кузову и снимите отопитель с управлением в сборе. При отворачивании передней левой гайки снимите массовый провод электродвигателя вентилятора.

Установку отопителя выполняйте в обратном порядке. После установки и подсоединения шлангов заправьте жидкостью систему охлаждения двигателя и проверьте герметичность соединений.
