Снятие, разборка, сборка и установка вентилятора
Для снятия вентилятора отопителя в сборе отсоедините массовый провод аккумуляторной батареи.

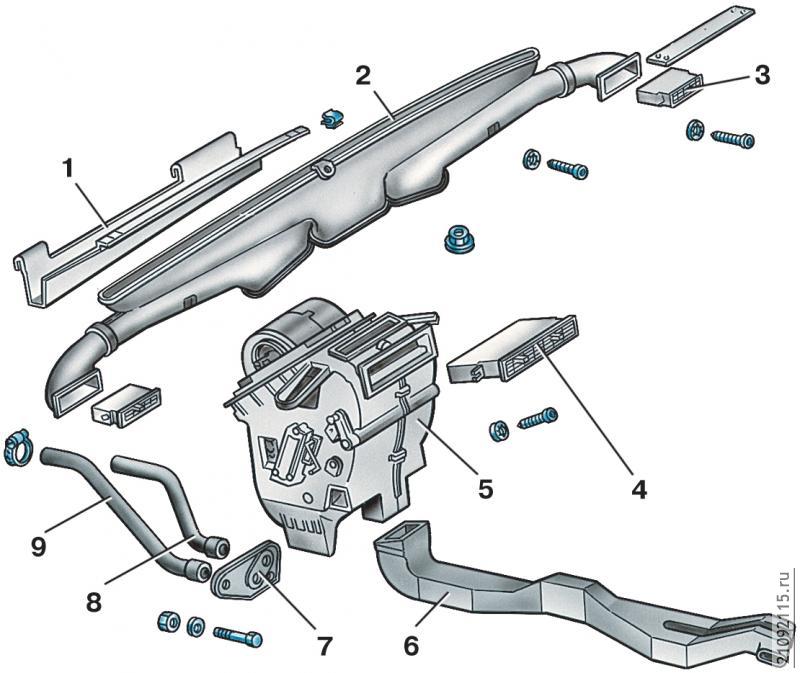

Рис. 8.33. Отопитель с воздухопроводами и соплами вентиляции: 1 – водоотражательный щиток; 2 – воздухопровод обогрева ветрового стекла в сборе с воздуховодами боковых сопел; 3 – боковое сопло вентиляции салона; 4 – центральное сопло вентиляции салона; 5 – отопитель в сборе; 6 – воздухопровод внутренней вентиляции; 7 – уплотнитель труб крана отопителя; 8 – отводящий задний шланг отопителя; 9 – подводящий задний шланг отопителя
Снимите водоотражательный щиток 1 (рис. 8.33) коробки воздухопритока, сняв предварительно скобы его крепления и уплотнитель.
Отсоедините электрический провод под панелью приборов, идущий к электродвигателю вентилятора, и массовый провод электродвигателя, закрепленный под левой передней гайкой крепления отопителя 5 к каркасу кузова.
Выверните два винта крепления и снимите вентилятор в сборе.
Рис. 8.34. Детали отопителя: 1 – упругая втулка; 2 – пружинная гайка;
3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;
6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем
Разъедините кожухи 3 и 6 (рис. 8.34) вентилятора и извлеките электродвигатель 4 отопителя в сборе с рабочим колесом 5 вентилятора, отсоединив предварительно крепежные скобы.
Сборку вентилятора и его установку выполняйте в обратной последовательности. Обратите внимание на правильность установки уплотнителя кожухов вентилятора.
Для избежания нарушения балансировки не допускается снимать рабочее колесо с вала электродвигателя.
