Разборка и сборка передней двери

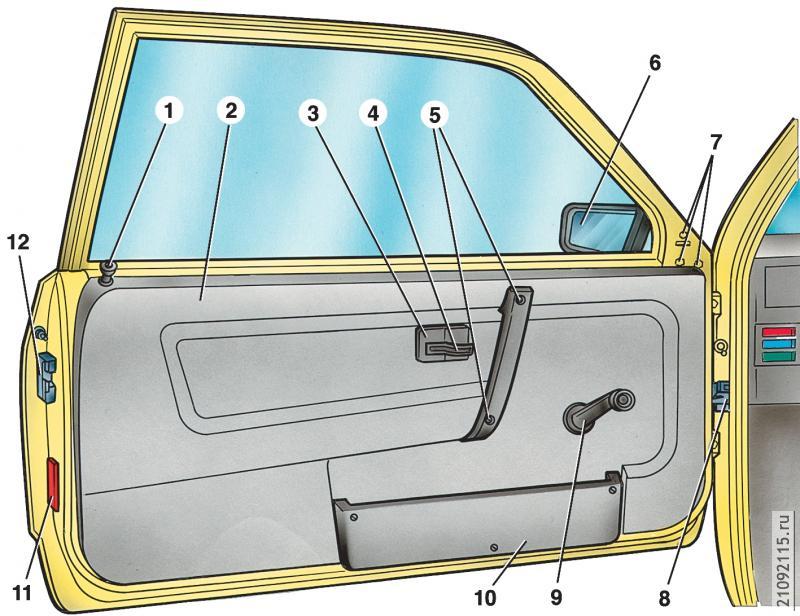

Рис. 8.16. Внутренний вид передней двери: 1 – кнопка выключения замка; 2 – обивка двери; 3 – облицовка внутренней ручки; 4 – внутренняя ручка двери; 5 – винты крепления ручки подлокотника; 6 – наружное зеркало заднего вида; 7 – винты крепления зеркала заднего вида; 8 – ограничитель открывания двери; 9 – ручка стеклоподъемника; 10 – карман обивки двери; 11 – катафот; 12 – наружный замок двери
Отожмите розетку и сдвиньте до полного выхода облицовку ручки 9 (рис. 8.16) стеклоподъемника. Снимите ручку и облицовку.
Выверните винты 5 крепления, снимите ручку подлокотника и карман 10 обивки двери. При помощи отвертки снимите облицовку 3 внутренней ручки двери. Выверните кнопку 1 выключения замка.
Снимите ручку регулирования наружного зеркала 6 заднего вида, внутреннюю облицовку и, вывернув винты 7 крепления, снимите зеркало.
Преодолевая сопротивление пружинных пластмассовых держателей, снимите обивку двери. Снимите с двери уплотнители опускного стекла. Через отверстия внутренней панели двери удалите защитные пластины.

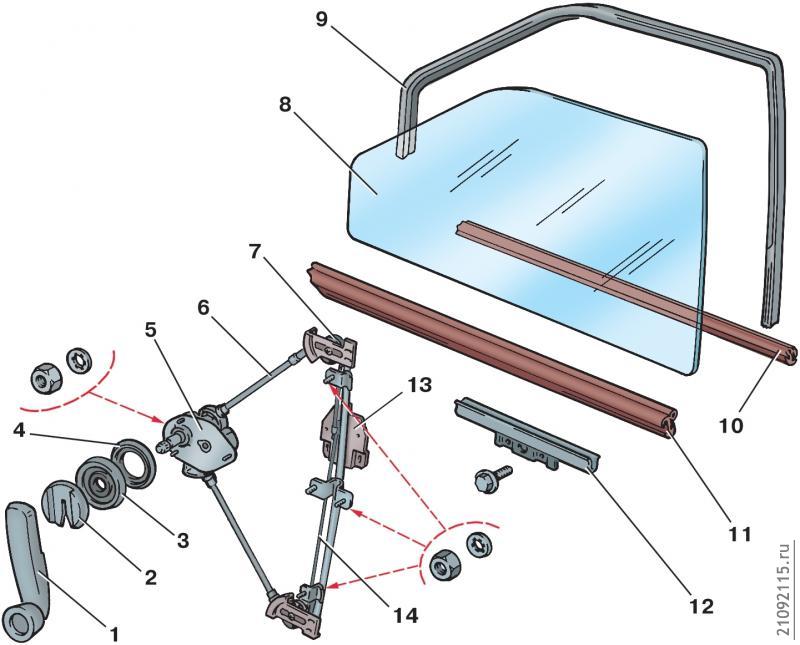

Рис. 8.17а. Стеклоподъемник передней двери: 1 – ручка стеклоподъемника; 2 – облицовка; 3 – розетка; 4 – прокладка; 5 – механизм стеклоподъемника; 6 – оболочка троса; 7 – ролик; 8 – стекло; 9 – уплотнитель; 10 – уплотнитель наружный; 11 – уплотнитель внутренний; 12 – обойма; 13 – пластина крепления опускного стекла; 14 – трос
Выверните винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 (рис. 8.17а) стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

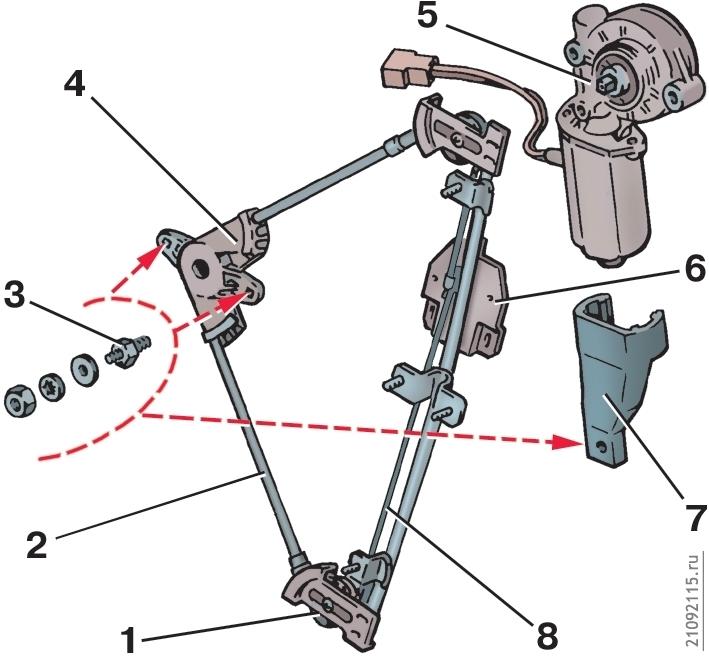

Рис. 8.17б. Стеклоподъемник с электроприводом: 1 – ролик; 2 – оболочка троса; 3 – опора стеклоподъемника; 4 – механизм стеклоподъемника; 5 – моторедуктор; 6 – пластина крепления опускного стекла; 7 – кронштейн крепления моторедуктора; 8 – трос
Часть автомобилей комплектуется стеклоподъемниками с электроприводом (рис. 8.17б).
Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.
Перед разборкой двери и последующим снятием стеклоподъемника необходимо отсоединить переключатель от разъема моторедуктора 5. Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

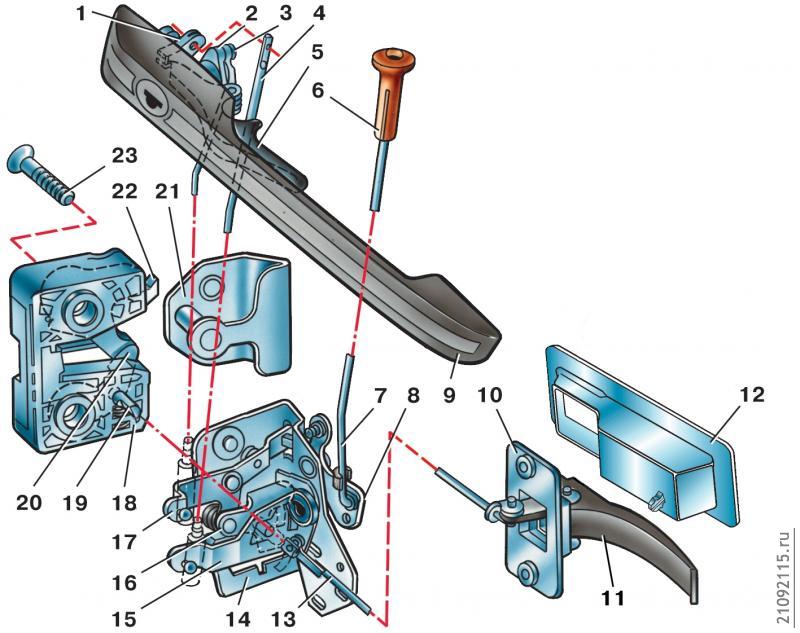

Рис. 8.18. Замок передней правой двери: 1 – поводок клавиши; 2 – поводок выключателя замка; 3 – тяга выключения; 4 – тяга наружного привода; 5 – клавиша; 6 – кнопка выключения замка; 7 – тяга кнопки выключения; 8 и 17 – рычаги выключения; 9 – наружная ручка двери; 10 – кронштейн внутренней ручки; 11 – внутренняя ручка двери; 12 – облицовка внутренней ручки; 13 – тяга внутреннего привода; 14 – корпус внутреннего замка; 15 – рычаг наружного привода; 16 – промежуточный рычаг; 18 – корпус наружного замка; 19 – палец привода замка; 20 – собачка; 21 – фиксатор замка; 22 – храповик; 23 – винт крепления замка
Отсоедините от замка тяги 3 (рис. 8.18), 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери.

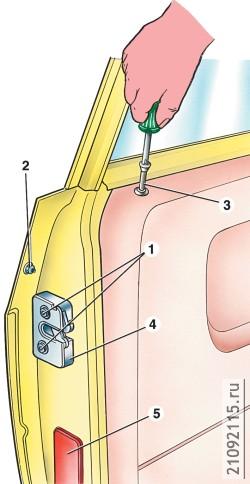

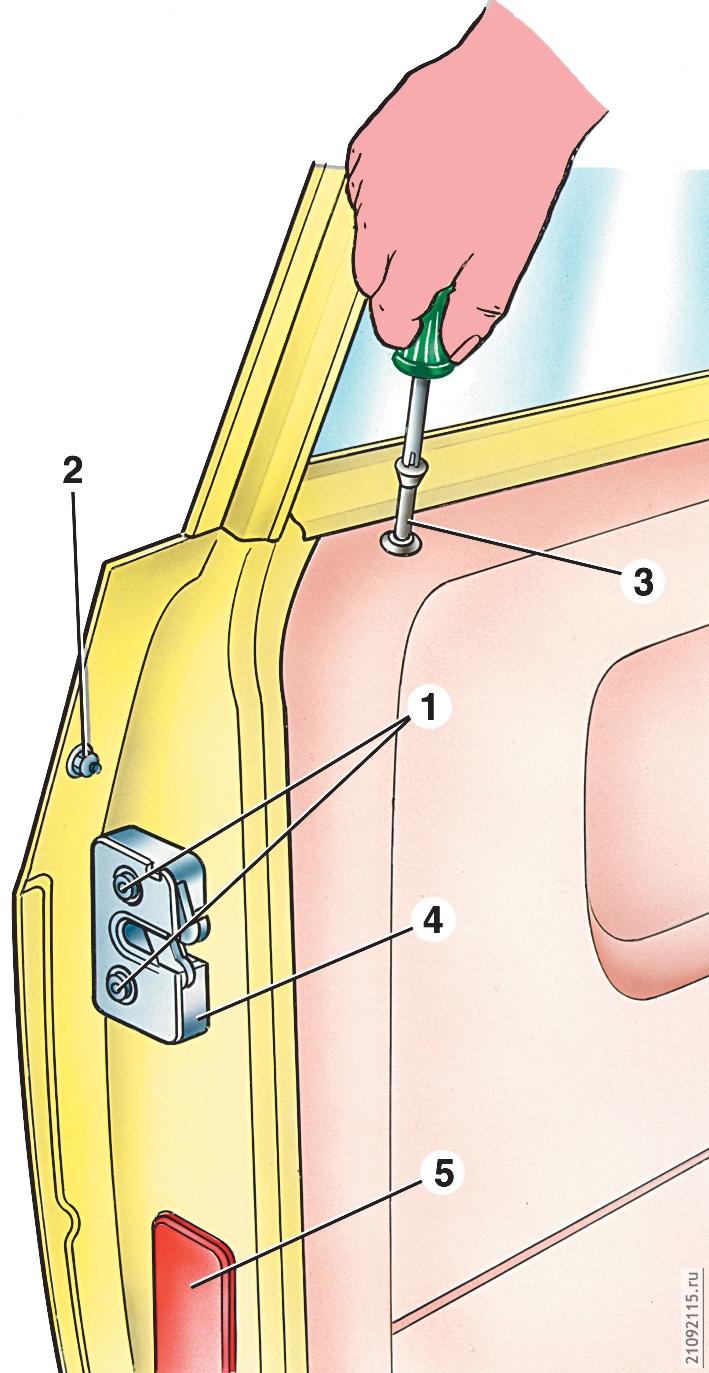

Рис. 8.19. Крепление замка двери: 1 – винт крепления замка; 2 – гайка крепления наружной ручки двери; 3 – кнопка выключения замка; 4 – наружный замок двери; 5 – катафот
Выверните винты 1 (рис. 8.19) и снимите замок. Выньте внутреннюю ручку двери в сборе с кронштейном 10 (см. рис. 8.18), вывернув предварительно винты крепления.
При необходимости выверните винты крепления и снимите ограничитель открывания двери.
Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.
