Снятие и установка двери задка
Рис. 8.20. Снятие двери задка: 1 – фиксатор замка двери; 2 и 4 – прокладки; 3 – петля;
5 – резьбовое отверстие; 6 – газонаполненный упор двери; 7 – буфер; 8 – фонарь освещения номерного знака; 9 – замок
Для снятия двери снимите рычаг стеклоочистителя, отсоедините электрические провода, откройте дверь до отказа, выверните пальцы упоров 6 (рис. 8.20) из резьбовых отверстий 5 и снимите упоры. При этом помощник должен поддерживать дверь.
Придерживая дверь, выверните болты крепления подвижных звеньев петель 3 к кузову, снимите упоры и дверь в сборе.

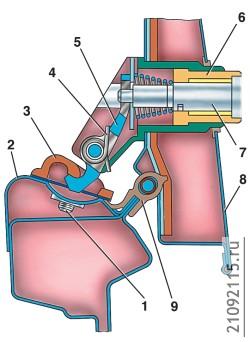

Рис. 8.21. Замок двери задка: 1 – болт крепления фиксатора; 2 – поперечина передка; 3 – фиксатор; 4 – пружина крючка; 5 – крючок; 6 – корпус замка; 7 – цилиндр привода замка в сборе; 8 – дверь задка; 9 – уплотнитель проема двери
Если возникла необходимость, то снимите обивку двери, замок (рис. 8.21) и стеклоочиститель.
Установку двери выполняйте в обратном порядке.
При необходимости регулировки положения двери в проеме кузова ослабьте гайки крепления неподвижных петель и за счет увеличенных отверстий в кузове отрегулируйте зазоры по периметру двери. По окончании регулировки заверните гайки.
Если дверь задка закрывается слишком туго, то ослабьте крепление фиксатора 3 (см. рис. 8.21) и за счет увеличенных отверстий сместите его в нужное положение. Перед регулировкой рекомендуется очертить контуры фиксатора на кузове. По окончании регулировки заверните болты его крепления.
