Особенности устройства

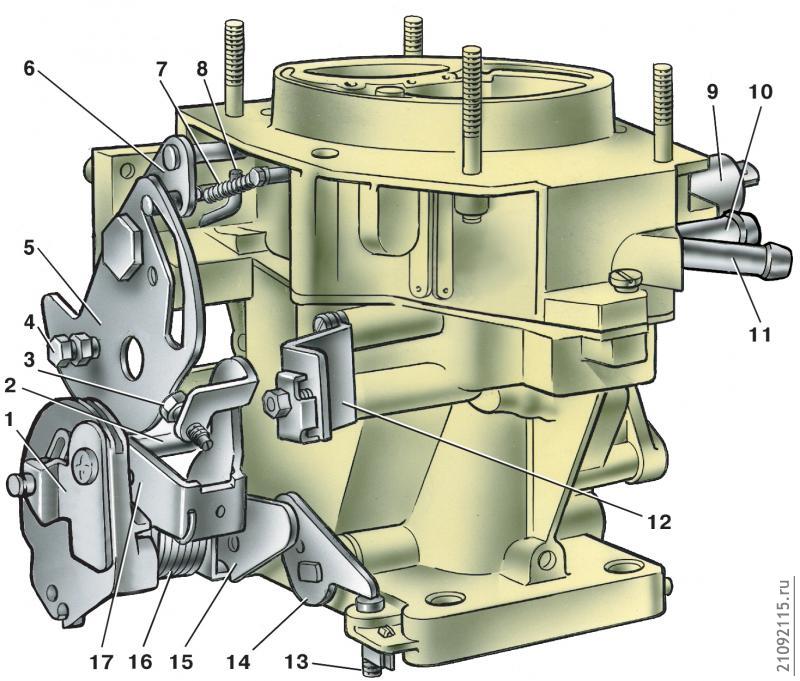

Рис. 2.88. Вид на карбюратор 2108-1107010 со стороны привода дроссельных заслонок: 1 – сектор с кронштейном управления дроссельными заслонками; 2 – штифт рычага блокировки второй камеры; 3 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 4 – винт крепления тяги привода воздушной заслонки; 5 – рычаг управления воздушной заслонкой; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – шток диафрагмы пускового устройства; 9 – электромагнитный запорный клапан; 10 – патрубок подачи топлива; 11 – патрубок слива части топлива в топливный бак; 12 – кронштейн крепления оболочки тяги привода воздушной заслонки; 13 – регулировочный винт дроссельной заслонки второй камеры; 14 – рычаг дроссельной заслонки второй камеры; 15 – рычаг привода дроссельной заслонки второй камеры; 16 – возвратная пружина дроссельной заслонки первой камеры; 17 – рычаг управления дроссельными заслонками
На двигателе устанавливается карбюратор 2108-1107010 (рис. 2.88) эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, подогрев зоны дроссельной заслонки первой камеры, блокировку второй камеры.
В карбюраторе имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой, переходная система второй камеры, экономайзер мощностных режимов, эконостат, диафрагменный ускорительный насос, пусковое устройство. На принудительном холостом ходу включается экономайзер принудительного холостого хода.
Тарировочные данные карбюратора приведены в таблице 2.2.
Таблица 2.2. Тарировочные данные карбюратора 2108-1107010

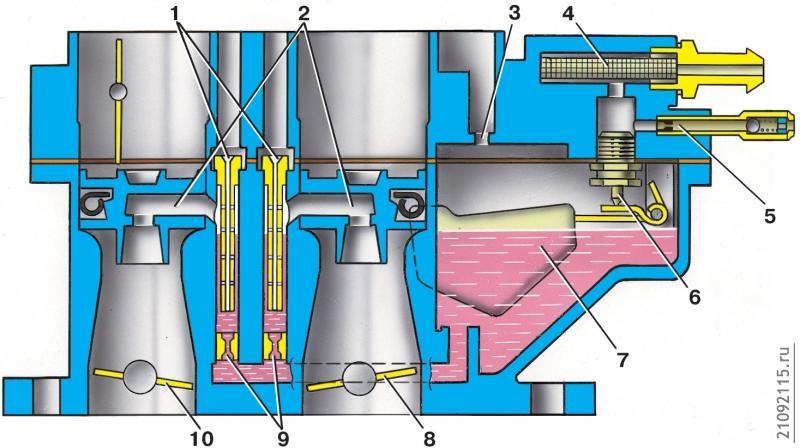

Рис. 2.89. Схема главных дозирующих систем: 1 – главные воздушные жиклеры с эмульсионными трубками; 2 – распылители первой и второй камер; 3 – балансировочное отверстие; 4 – топливный фильтр; 5 – патрубок с калиброванным отверстием слива части топлива в топливный бак; 6 – игольчатый клапан; 7 – поплавок; 8 – дроссельная заслонка второй камеры; 9 – главные топливные жиклеры; 10 – дроссельная заслонка первой камеры
Дроссельные заслонки 8 и 10 соединены между собой таким образом, что вторая камера начинает открываться, когда первая уже открыта на 2/3 величины.

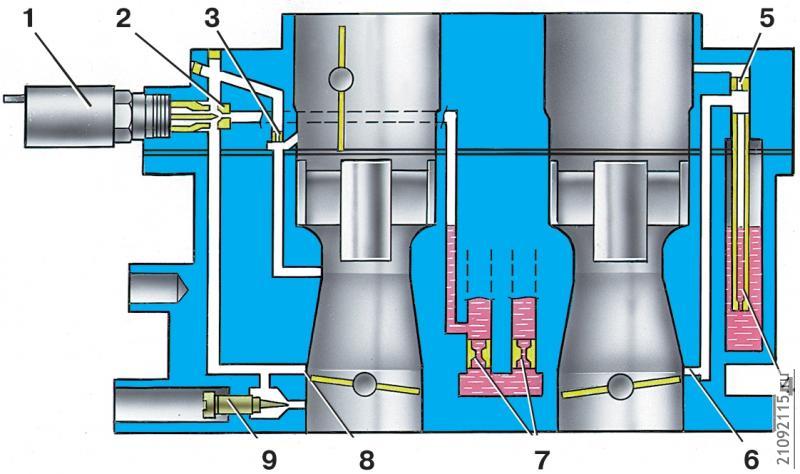

Рис. 2.90. Схема системы холостого хода и переходных систем: 1 – электромагнитный запорный клапан; 2 – топливный жиклер холостого хода; 3 – воздушный жиклер холостого хода; 4 – топливный жиклер переходной системы второй камеры; 5 – воздушный жиклер переходной системы второй камеры; 6 – выходное отверстие переходной системы второй камеры; 7 – главные топливные жиклеры; 8 – щель переходной системы первой камеры; 9 – регулировочный винт качества (состава) смеси
Переходные системы. При открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливо-воздушная смесь поступает:
— в первую смесительную камеру через жиклер 2 холостого хода и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении;
— во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении. Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

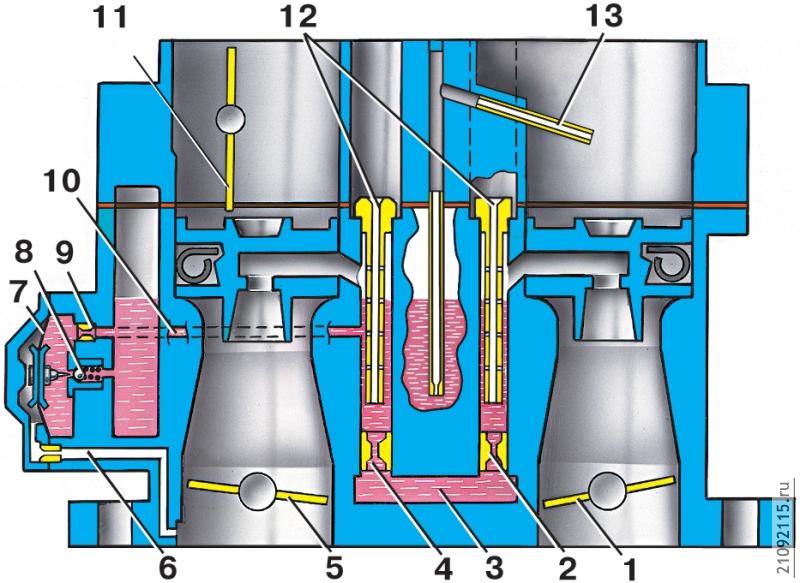

Рис. 2.91. Схема эконостата и экономайзера мощностных режимов: 1 – дроссельная заслонка второй камеры; 2 – главный топливный жиклер второй камеры; 3 – топливный жиклер эконостата с трубкой; 4 – главный топливный жиклер первой камеры; 5 – дроссельная заслонка первой камеры; 6 – канал подвода разрежения; 7 – диафрагма экономайзера; 8 – шариковый клапан; 9 – топливный жиклер экономайзера; 10 – топливный канал; 11 – воздушная заслонка; 12 – главные воздушные жиклеры; 13 – впрыскивающая труба эконостата
Эконостат работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках. Топливо из поплавковой камеры через жиклер 3 (см. рис. 2.91) поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

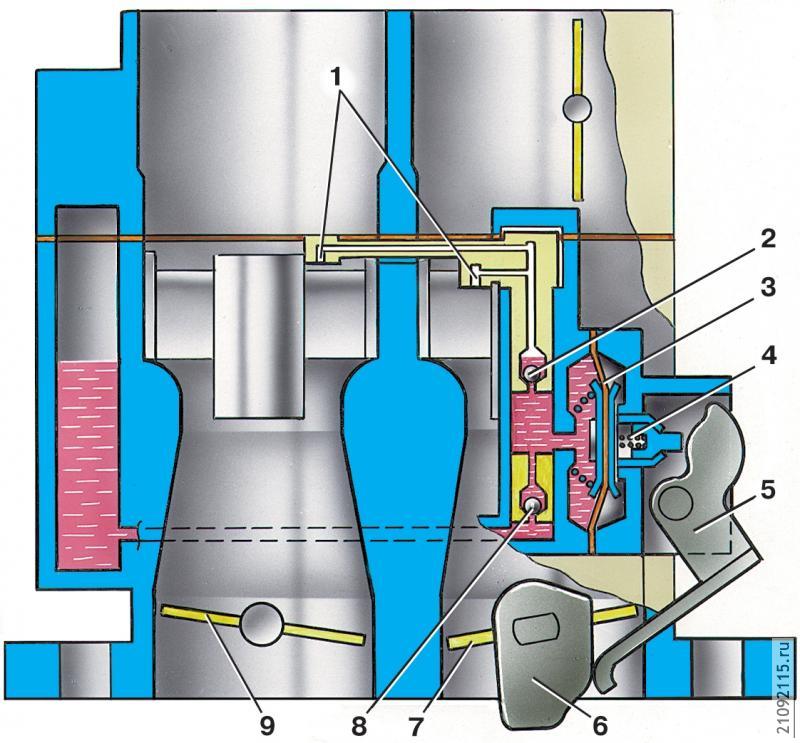

Рис. 2.92. Схема ускорительного насоса: 1 – распылители; 2 – шариковый клапан подачи топлива; 3 – диафрагма насоса; 4 – толкатель; 5 – рычаг привода; 6 – кулачок привода насоса; 7 – дроссельная заслонка первой камеры; 8 – обратный шариковый клапан; 9 – дроссельная заслонка второй камеры
Производительность насоса не регулируется и зависит только от профиля кулачка.

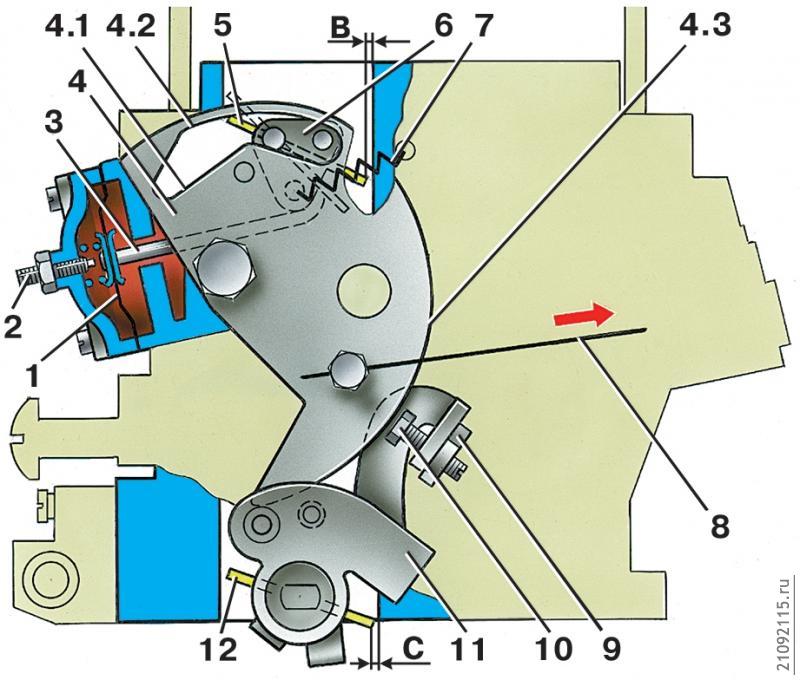

Рис. 2.93. Пусковое устройство карбюратора: 1 – диафрагма; 2 – регулировочный винт; 3 – шток диафрагмы; 4 – рычаг управления воздушной заслонкой; 4.1 – нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 – верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 – кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 – воздушная заслонка; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – тяга рукоятки привода воздушной заслонки; 9 – стопор регулировочного винта; 10 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 – рычаг управления дроссельными заслонками; 12 – дроссельная заслонка первой камеры
Ось воздушной заслонки 5 смещена, поэтому воздушная заслонка после запуска двигателя может приоткрываться потоком воздуха, растягивая пружину 7, чем обеспечивает обеднение смеси.
Разрежение из задроссельного пространства воздействует на диафрагму 1 и штоком 3 приоткрывает воздушную заслонку. Регулировочный винт 2 позволяет регулировать величину приоткрывания воздушной заслонки.
Максимальная величина приоткрывания воздушной заслонки при запуске и прогреве двигателя зависит от промежуточных положений рычага 4 управления воздушной заслонки или от ширины паза этого рычага.
Экономайзер принудительного холостого хода отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), исключая выброс окиси углерода в атмосферу.

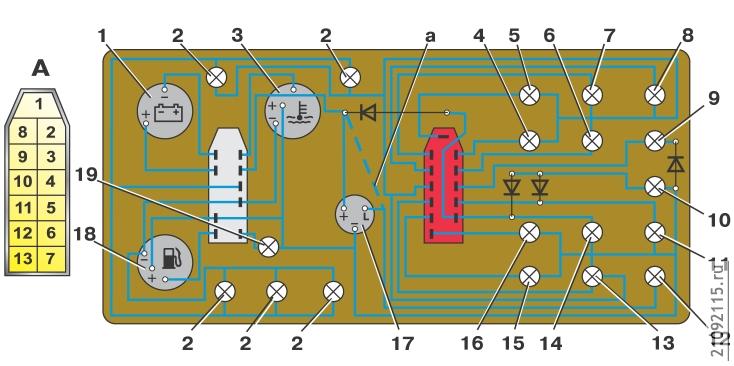

Рис. 7.48. Стандартная комбинация приборов и схема ее соединений (вид сзади): 1 – вольтметр; 2 – лампы освещения приборов; 3 – указатель температуры охлаждающей жидкости; 4 – контрольная лампа обогрева заднего стекла; 5 – контрольная лампа дальнего света фар; 6 – резервная контрольная лампа; 7 – контрольная лампа заднего противотуманного света; 8 – контрольная лампа наружнего освещения; 9 – контрольная лампа указателей поворота; 10 – контрольная лампа «STOP»; 11 – контрольная лампа давления масла; 12 – контрольная лампа стояночного тормоза; 13 – контрольная лампа аварийной сигнализации; 14 – контрольная лампа уровня тормозной жидкости; 15 – контрольная лампа воздушной заслонки карбюратора; 16 – контрольная лампа разряда аккумуляторной батареи; 17 – гнездо для реле-прерывателя контрольной лампы стояночного тормоза; 18 – указатель уровня топлива; 19 – контрольная лампа резерва топлива; А – порядок условной нумерации штекеров в колодках комбинации приборов; а – соединение на печатной плате для комбинации приборов без гнезда 17
На режиме принудительного холостого хода при частоте вращения коленчатого вала более 2100 мин-1 и при замкнутом на «массу» концевом выключателе 4 (см. рис. 7.48) карбюратора (педаль отпущена) запорный электромагнитный клапан 2 выключается, подача топлива прерывается.
При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1900 мин-1 блок управления включает электромагнитный запорный клапан (хотя концевой выключатель и включен на «массу»), начинается подача топлива через жиклер холостого хода, двигатель постепенно выходит на режим холостого хода.
Блокировка второй смесительной камеры карбюратора. Дроссельная заслонка второй камеры может открываться только при открытой воздушной заслонке рычагом блокировки второй камеры, установленным на рычаге 17 (см. рис. 2.88). При открывании дроссельных заслонок рычаг блокировки воздействует через рычаг 15 привода дроссельной заслонки второй камеры на рычаг 14 дроссельной заслонки второй камеры.
При закрывании воздушной заслонки рычаг 5 наружной кромкой воздействует на штифт 2 рычага блокировки и разобщает его с рычагом 15. В таком положении дроссельная заслонка второй камеры блокирована и открыта быть не может.
