Разборка карбюратора
Выверните винты крепления крышки карбюратора и осторожно снимите ее, чтобы не повредить прокладку, поплавок и трубки эконостата и переходной системы второй камеры.
Разберите крышку карбюратора.
Рис. 2.95. Детали крышки карбюратора: 1 – ось поплавка; 2 – игольчатый клапан; 3 – поплавок; 4 – прокладка; 5 – диафрагма пускового устройства со штоком; 6 – пружина; 7 – регулировочный винт; 8 – крышка пускового устройства; 9 – топливный жиклер холостого хода; 10 – электромагнитный запорный клапан; 11 – патрубок подачи топлива; 12 – крышка карбюратора; 13 – топливный фильтр; 14 – воздушная заслонка; 15 – пробка топливного фильтра; 16 – ось воздушной заслонки с рычагом; 17 – шарик фиксации рычага управления воздушной заслонкой; 18 – рычаг управления воздушной заслонкой; 19 – ось рычага; 20 – втулка крепления тяги привода воздушной заслонки
Оправкой осторожно вытолкните ось 1 (рис. 2.95) поплавков 3 из стоек и, не повреждая язычков поплавков, снимите их.
Снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, выверните пробку 15 и выньте топливный фильтр 13.
Выверните корпус топливного жиклера холостого хода с электромагнитным запорным клапаном 10 и выньте жиклер 9.
Выверните ось 19, выньте шарик 17 с пружиной, снимите рычаг 18 управления воздушной заслонкой, отсоедините пружину рычага управления воздушной заслонкой. При необходимости выверните винты крепления воздушной заслонки, выньте заслонку 14 и ось 16.
Разберите диафрагменное пусковое устройство, сняв крышку 8 в сборе с регулировочным винтом 7. Выньте пружину 6 и диафрагму 5 со штоком.

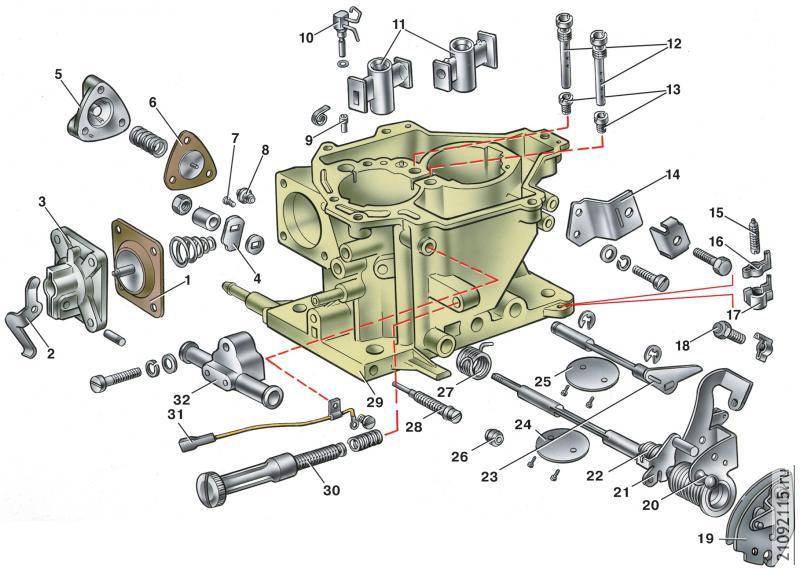

Рис. 2.96. Детали корпуса карбюратора: 1 – диафрагма ускорительного насоса; 2 – рычаг привода ускорительного насоса; 3 – крышка; 4 – кулачок привода ускорительного насоса; 5 – крышка экономайзера мощностных режимов; 6 – диафрагма экономайзера; 7 – топливный жиклер экономайзера; 8 – клапан экономайзера; 9 – обратный клапан ускорительного насоса; 10 – распылители ускорительного насоса с клапаном подачи топлива; 11 – распылители; 12 – главные воздушные жиклеры; 13 – главные топливные жиклеры; 14 – кронштейн крепления оболочки тяги привода воздушной заслонки; 15 – регулировочный винт дроссельной заслонки второй камеры; 16 – стопор регулировочного винта; 17 – колпачок стопора; 18 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 – сектор управления дроссельными заслонками; 20 – ось дроссельной заслонки первой камеры с рычагами привода; 21 – рычаг блокировки второй камеры; 22 – пружина рычага блокировки; 23 – ось дроссельной заслонки второй камеры с рычагом; 24 – дроссельная заслонка первой камеры; 25 – дроссельная заслонка второй камеры; 26 – заглушка регулировочного винта качества (состава) смеси; 27 – возвратная пружина рычага привода дроссельной заслонки второй камеры; 28 – регулировочный винт качества (состава) смеси холостого хода; 29 – корпус карбюратора; 30 – регулировочный винт количества смеси холостого хода; 31 – электрический провод конечного выключателя экономайзера принудительного холостого хода; 32 – блок подогрева карбюратора
Разберите корпус карбюратора (рис. 2.96), для чего выполните следующие операции.
Снимите крышку 3 ускорительного насоса с рычагом 2 и диафрагмой 1.
Выньте распылители 10 ускорительного насоса и распылители 11 первой и второй камер. Распылители 10 вынимайте только за корпус распылителей.
Отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 4 привода ускорительного насоса и шайбу.
Выверните винт крепления, снимите электрический провод 31 с регулировочного винта 30 количества смеси холостого хода и выверните винт 30.
Выньте штопором пластмассовую заглушку 26 и выверните регулировочный винт 28 качества (состава) смеси холостого хода.
Снимите крышку 5 экономайзера мощностных режимов, диафрагму 6 и пружину.
Выверните топливный жиклер 7 экономайзера мощностных режимов.
Выверните главные воздушные жиклеры 12 с эмульсионными трубками и главные топливные жиклеры 13 главных дозирующих систем.
