Сборка карбюратора
Карбюратор собирайте в последовательности, обратной разборке. При этом обращайте внимание на следующие моменты.
Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры.
Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Н·м (1,5 кгс·м).
Момент затяжки электромагнитного запорного клапана должен быть 3,68 Н·м (0,4 кгс·м).
Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь таблицей 2.2.

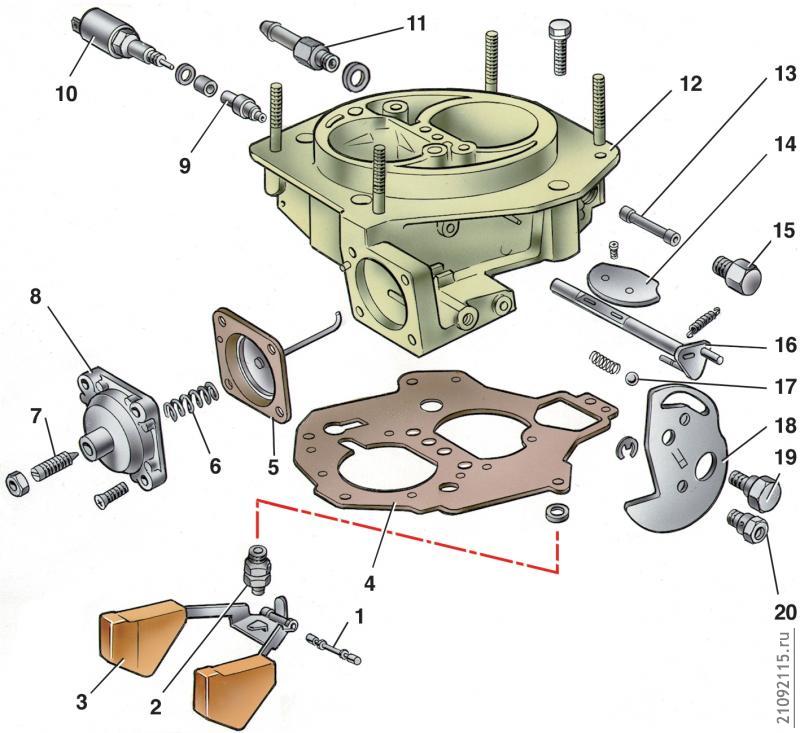

Рис. 2.95. Детали крышки карбюратора: 1 – ось поплавка; 2 – игольчатый клапан; 3 – поплавок; 4 – прокладка; 5 – диафрагма пускового устройства со штоком; 6 – пружина; 7 – регулировочный винт; 8 – крышка пускового устройства; 9 – топливный жиклер холостого хода; 10 – электромагнитный запорный клапан; 11 – патрубок подачи топлива; 12 – крышка карбюратора; 13 – топливный фильтр; 14 – воздушная заслонка; 15 – пробка топливного фильтра; 16 – ось воздушной заслонки с рычагом; 17 – шарик фиксации рычага управления воздушной заслонкой; 18 – рычаг управления воздушной заслонкой; 19 – ось рычага; 20 – втулка крепления тяги привода воздушной заслонки
Перед установкой оси 19 (см. рис. 2.95) смажьте торец оси и крайние 1–1,5 витка резьбы клеем-герметиком УГ-9.
При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг.
