Проверка технического состояния
Распределительный вал. Поверхности опорных шеек распределительного вала, кулачков и эксцентрика должны быть хорошо отполированы и не должны иметь повреждений. Если имеются следы заедания или глубокие риски, вал следует заменить.
Установите распределительный вал крайними шейками на две призмы, помещенные на поверочной плите и замерьте индикатором радиальное биение остальных шеек, которое не должно превышать 0,02 мм.
Проверьте зазор между шейками распределительного вала и отверстиями опор. Зазор определяется расчетом после промера шеек и отверстий в опорах на головке цилиндров с установленными корпусами подшипников.
Для определения зазора также можно воспользоваться калиброванной пластмассовой проволокой следующим образом:
— тщательно очистите шейки распределительного вала и опорные поверхности головки цилиндров и корпусов подшипников. Удалите толкатели клапанов из головки цилиндров;
— уложите распределительный вал в опоры головки цилиндров и поместите на шейки отрезки пластмассовой проволоки;
— установите корпусы подшипников и затяните гайки их крепления в два приема (см. «Разборка и сборка головки цилиндров») моментом 21,6 Н·м (2,2 кгс·м);

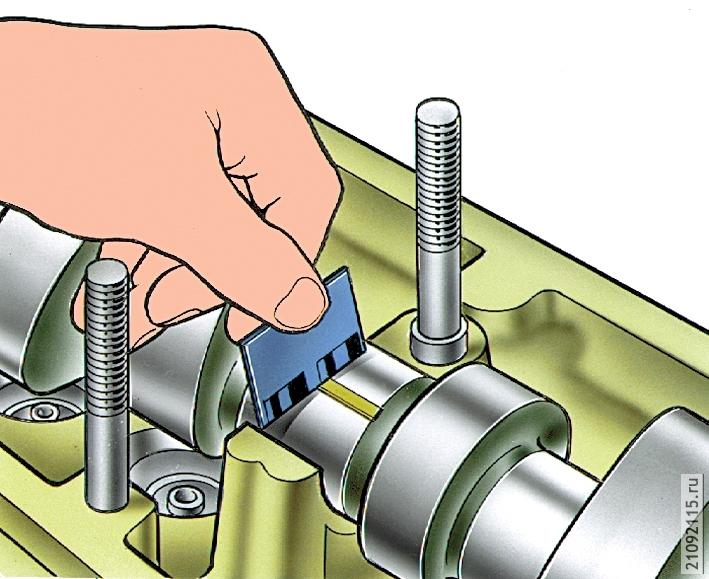

Рис. 2.68. Измерение зазора между шейками распределительного вала и корпусами подшипников
— снимите корпусы подшипников и, в зависимости от величины сплющивания проволоки по шкале на упаковке, определите величину зазора (рис. 2.68).
Расчетный зазор для новых деталей — 0,069–0,11 мм, а максимально допустимый (износ) должен быть не более 0,2 мм.
Зубчатый ремень. Поверхность зубчатой части должна быть с четким профилем зубьев без износа, без складок, трещин, подрезов и отслоений ткани от резины.
На любой поверхности ремня не допускаются следы попадания масла.
На торцевых поверхностях не должно наблюдаться расслоения и разлохмачивания, но незначительное выступание бахромы ткани допускается.
Поверхность наружной плоской части должна быть ровной без складок, трещин, углублений и выпуклостей.
