Особенности устройства
Все контрольные приборы автомобиля объединены в комбинацию приборов. Комбинация приборов включает в себя: спидометр, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва, вольтметр, эконометр, 12 контрольных ламп и табло «STOP». Комбинация приборов закреплена в гнезде панели приборов двумя пружинными защелками.

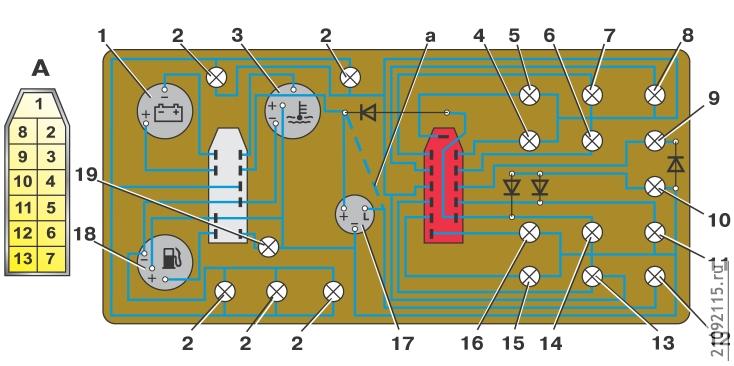

Рис. 7.48. Стандартная комбинация приборов и схема ее соединений (вид сзади): 1 – вольтметр; 2 – лампы освещения приборов; 3 – указатель температуры охлаждающей жидкости; 4 – контрольная лампа обогрева заднего стекла; 5 – контрольная лампа дальнего света фар; 6 – резервная контрольная лампа; 7 – контрольная лампа заднего противотуманного света; 8 – контрольная лампа наружнего освещения; 9 – контрольная лампа указателей поворота; 10 – контрольная лампа «STOP»; 11 – контрольная лампа давления масла; 12 – контрольная лампа стояночного тормоза; 13 – контрольная лампа аварийной сигнализации; 14 – контрольная лампа уровня тормозной жидкости; 15 – контрольная лампа воздушной заслонки карбюратора; 16 – контрольная лампа разряда аккумуляторной батареи; 17 – гнездо для реле-прерывателя контрольной лампы стояночного тормоза; 18 – указатель уровня топлива; 19 – контрольная лампа резерва топлива; А – порядок условной нумерации штекеров в колодках комбинации приборов; а – соединение на печатной плате для комбинации приборов без гнезда 17
Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов показана на рис. 7.48.
Спидометр имеет два счетчика пройденного пути: один итоговый, а второй «суточный». Показания суточного счетчика можно устанавливать на ноль рукояткой, расположенной либо под панелью приборов, либо на самой комбинации приборов. Сбрасывать показания суточного счетчика можно только на стоящем автомобиле.
ПРЕДУПРЕЖДЕНИЕ
Чтобы не повредить стекло комбинации приборов, не допускается очищать его с помощью каких-либо растворителей.
