Установка момента зажигания
ПРЕДУПРЕЖДЕНИЕ
Бесконтактная система зажигания обладает высокой энергией. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.
На работающем двигателе не касаться элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов).
Не производить пуск двигателя с помощью искрового зазора и не проверять работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и массой.
Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.
Следить за надежностью соединения с массой коммутатора через винты крепления. Это влияет на его бесперебойную работу.
При включенном зажигании не отсоединять провода от клемм аккумуляторной батареи и не отсоединять от коммутатора штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден.
Начальный угол опережения зажигания до ВМТ для различных двигателей и применяемых бензинов указан в приложении 4.

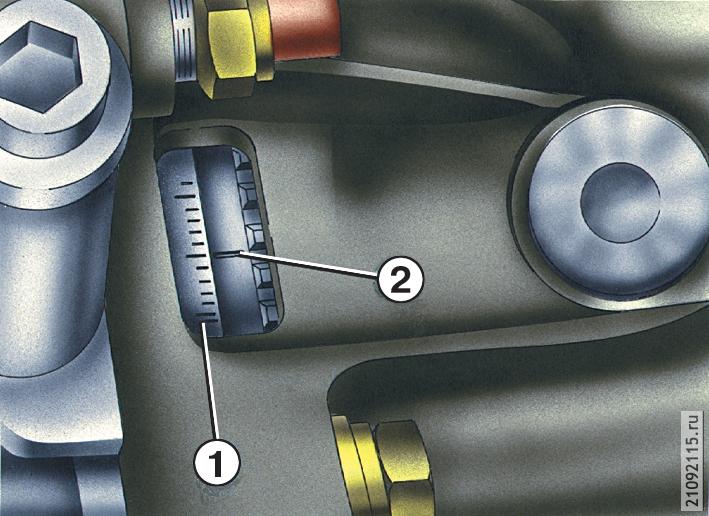

Рис. 7.22. Метки для установки момента зажигания. 1 – шкала; 2 – метка на маховике
Для регулировки и проверки момента зажигания на автомобиле имеется шкала 1 (рис. 7.22) в люке картера сцепления и метка 2 на маховике. Одно деление шкалы соответствует 1° поворота коленчатого вала. При совмещении метки на маховике со средним (длинным) делением шкалы поршни первого и четвертого цилиндров находятся в ВМТ.

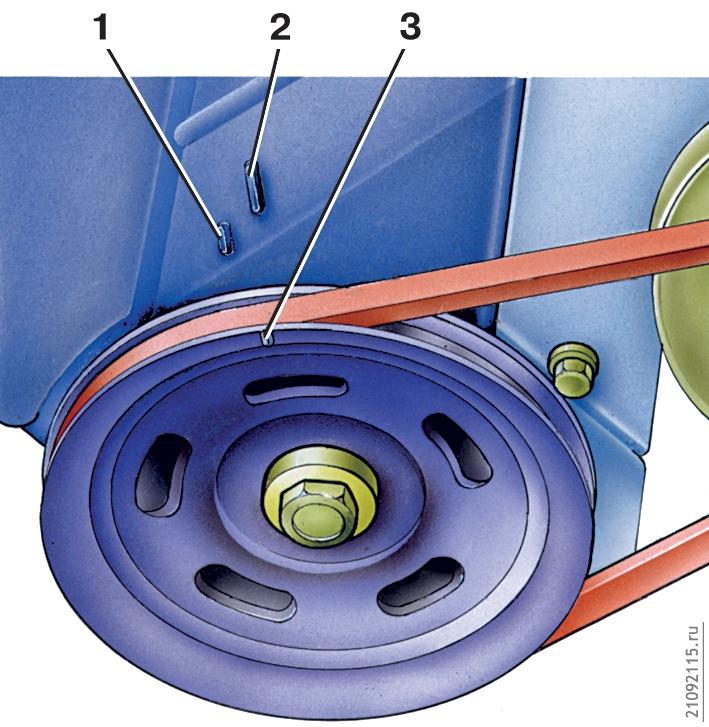

Рис. 7.23. Метки для установки момента зажигания: 1 – метка опережения зажигания на 5°; 2 – метка опережения зажигания на 0°; 3 – метка в.м.т. на шкиве коленчатого вала
При обкатке двигателя на стенде устанавливать момент зажигания допускается с помощью меток на шкиве коленчатого вала и на передней крышке привода распределительного вала (рис. 7.23), но лучше пользоваться меткой на маховике и шкалой в люке картера сцепления, так как это дает более точный результат.
Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке:
— соедините зажим «+» стробоскопа с клеммой «+» аккумуляторной батареи, зажим массы — с клеммой «–» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра;
— запустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления; если момент зажигания установлен правильно, то при холостом ходе двигателя положение метки на маховике должно соответствовать данным приложения 4.
Для регулировки момента зажигания остановите двигатель, ослабьте гайки крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует повернуть по часовой стрелке, а для уменьшения — против часовой стрелки (если смотреть со стороны крышки датчика-распределителя зажигания). Затяните гайки крепления и снова проверьте установку момента зажигания.

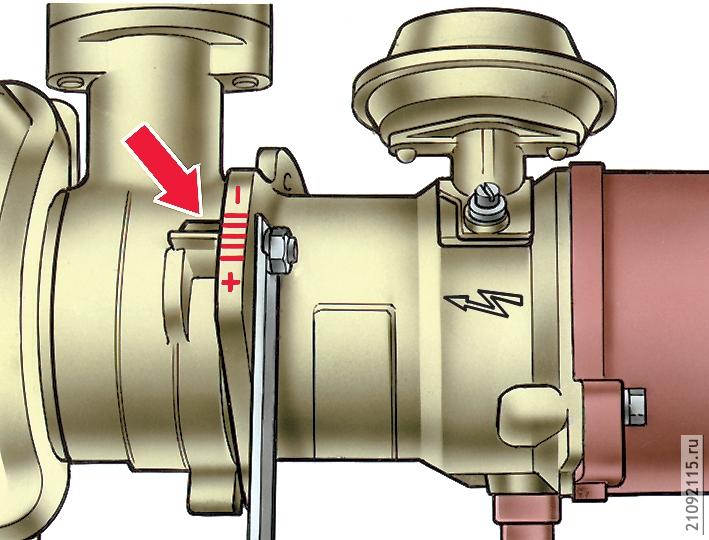

Рис. 2.32. Установка датчика-распределителя зажигания. Стрелкой показан установочный выступ на корпусе вспомогательных агрегатов
Для удобства регулировки момента зажигания на фланце датчика-распределителя зажигания имеются деления и знаки «+» и «–», а на корпусе вспомогательных агрегатов — установочный выступ (см. рис. 2.32). Одно деление на фланце соответствует восьми градусам поворота коленчатого вала.
